實際煅燒時回轉窯床層的熱傳遞同固定床內料層的熱傳遞是相似的，特別是在物料顆粒堆積組成的靜態床層傳熱方面，但是在回轉窯中，由于物料的旋轉運動造成的床層顆粒內部的平流換熱使得相對固定床來說換熱過程加劇了。

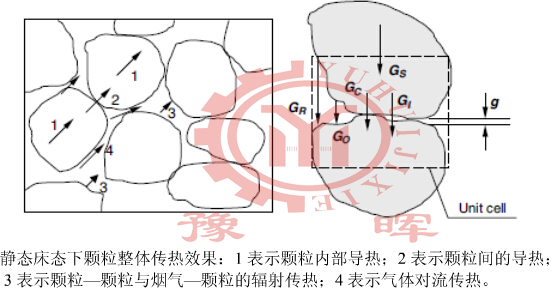

通過模擬堆積顆粒內的熱反應或?qū)嵝钥梢缘玫焦潭ù驳挠行?dǎo)熱系數，圖中正是展示的回轉窯中床層物料換熱的所有途經；顆粒間的導熱；顆粒間的輻射；顆粒—煙氣相間的對流及其輻射換熱等。通過相關資料的閱讀可以找到許多固定床堆積床層的有效換熱系數的表達式。將填充床中兩個顆粒組成的系統單元進行傳熱行為分析，可以利用Gs代表顆粒內部的傳熱；Gc代表顆粒接觸傳熱；Gr代表顆粒間隙輻射傳熱；Gi代表顆粒平均間隙導熱；g代表顆粒接觸處內部缺口平均間隙，以及對于長球體的外半徑缺口處存在氣體所產生的傳熱量G0.如果假設煅燒中回轉窯料床內兩球體顆粒內部均溫分別為T(mén)1、T2，則兩球體顆粒之間的傳熱量可以用下式來表示，即：
Q=Keff4R2(T1-T2)/2aeR=G(T1-T2)
式中R為球體顆粒的半徑，ae為導熱量的幾何修正系數，在應用電學中的歐姆定律對此時的傳熱進行分析時，我們可以獲得此時回轉窯運轉的總傳熱量。
