豫暉總結回轉窯軸線測量的方法：
1、用激光測直儀測量回轉窯軸線

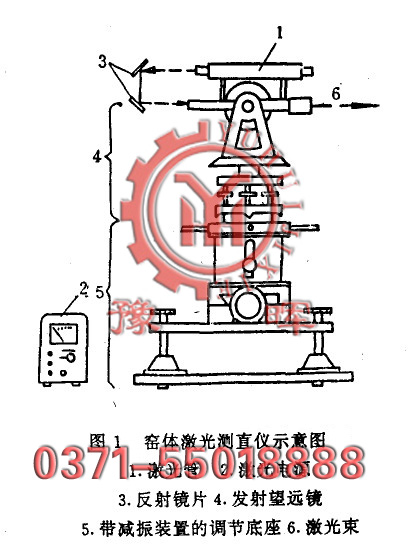

激光測直儀可用舊式經緯儀改裝而成，如圖1所示。
激光管采用氦一氖激光管，長250毫米。激光電源采用JZ-1A型氦一氖氣體激光電源。舊經緯儀的望遠鏡筒長250毫米以上，便于支承激光管。激光束的光斑直徑在150米處不超過10毫米。
2、窯內測定法
對于安裝新的回轉窯和改造（更換部分簡體）舊窯，當窯內無換熱裝置時，采用窯內測定法是比較方便的。步驟如下：

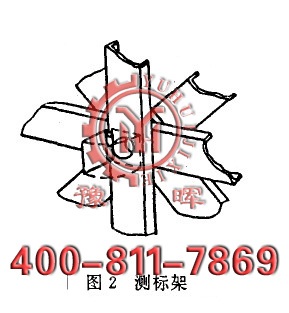

（1）在要測量的部位設測標架（圖2），測標架由四根槽鋼構成，中心開?80-?100毫米孔，孔面以帶鉸鏈的金屬翻板覆蓋。測標架可使用簡體段節在運輸中的支撐裝置。

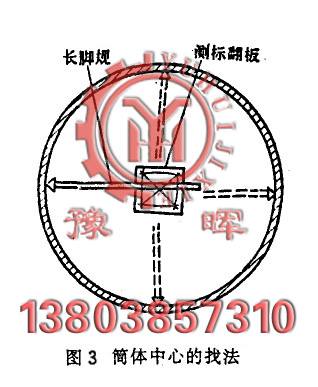

（2）找出要測量筒體的中心，方法見圖3，用長腳規以略大于筒體半徑的長度為半徑在翻板上畫弧，每隔90°畫一弧，四條弧的交點構成的四邊形的對角線的交點，即為筒體的中心。當筒體變形較大時，可以錯開角度找出四個中心，取其平均位置為筒體中心。以該中心點為坐標原點貼上座標紙。
（3）確定基準線。一般以尾截面的中心點連線作為基準線。在回轉窯找正時，也可以傳動擋中心點作為基準點之一。架設激光測直儀時，通過調整位置，使激光束通過兩個基準點，這根激光束就是基準線。設置標記固定其位置，在此過程中應時常監視基準點，不得移動。激光測直儀應避開振動源，以免影響測直作業。
（4）找正。比較激光束投到翻板坐標紙上的光斑圓的中心與坐標原點（即筒體中心點）的相對位置，即可知偏差的大小。然后通過調節段節間的螺栓、頂絲（新安裝未焊接的筒體）或調節托輪（已焊畢的筒體），使光斑與筒體中心點重合。找正作業要沿激光束方向由遠至近進行。全部測標找正后，應依次進行復核，直到符合要求為止。
由于太陽曝曬可使筒體變形，所以找正工作在日出前進行為好。
3、窯外測定法
窯內測定可保證筒體的直線性，窯外測定法除找正筒體軸線外，還可摸清托輪軸線調整得是否合理。
窯外測定法以托輪軸線為準。也需要測得各滾圈、托輪的直徑及各擋滾圈與墊板的間隙并經過核算。雖比窯內測定法復雜，但與經緯儀法相比，可解決托輪的正確調整問題。
